Входные данные
Жалоба клиента
Проблема:
Забор топлива осуществляется только из одного бака. Указатель топлива не меняет положение.
Когда проявляется:
Постоянно.
Что видит водитель:
Не меняется указатель при переключении бака.
Первичная гипотеза
Обрыв или короткое замыкание в цепи управления клапаном переключения баков, включая жгут проводки и разъёмы.
Неисправность самого клапана переключения топливных баков.
Поиск проблемы
- Проверили целостность проводки, состояние предохранителя и работу органов управления переключением баков.
- По результатам проверки неисправностей выявлено не было.

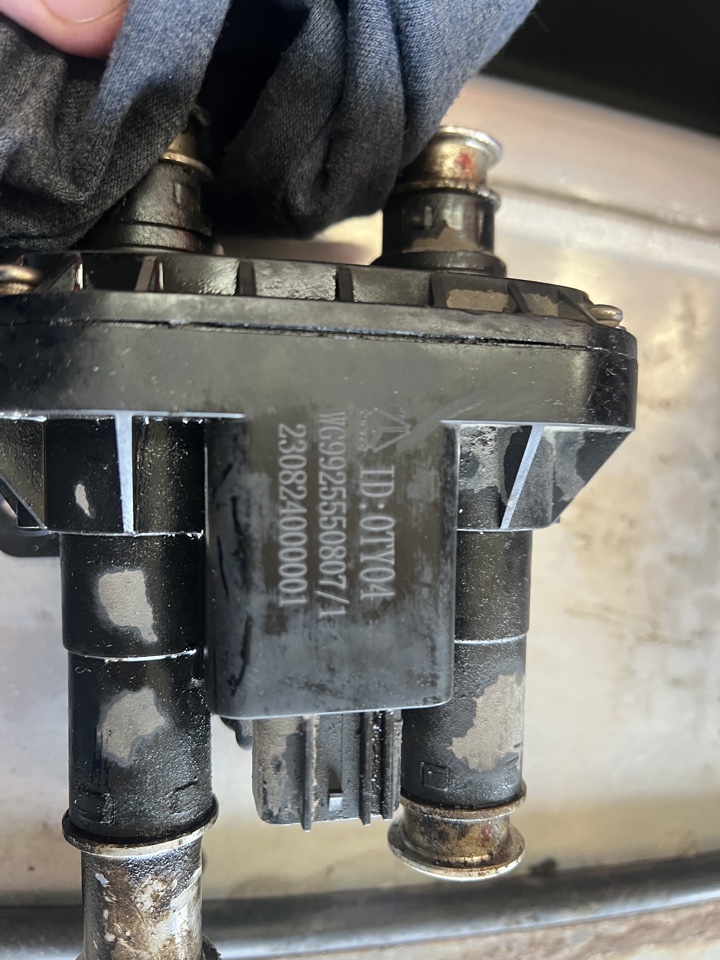

- Проверили клапан переключения топливных баков. Для оценки его состояния было измерено сопротивление управляющего контура.
- Сопротивление отсутствовало, что указывало на неисправность внутреннего электромеханического узла клапана. По результатам диагностики был сделан вывод о неисправности мотора управления клапаном.

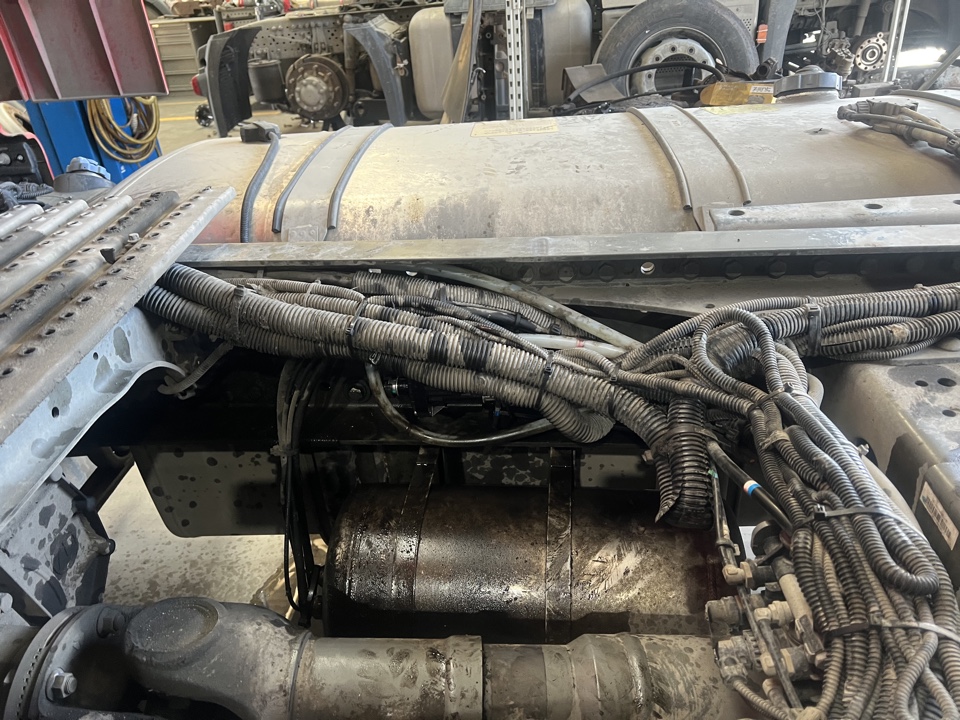

- Визуальный осмотр разъёма жгута, подключенного к клапану переключения баков.
- При осмотре обнаружен критический износ одного пина в разъёме. Данный дефект мог влиять на стабильность электрического контакта и работу системы управления клапаном.
Причина неисправности и выполненные работы
Итоговая причина
Основной причиной неисправности стал вышедший из строя клапан
переключения топливных баков.
Дополнительно был выявлен сопутствующий дефект — критический износ
одного пина в разъёме жгута клапана управления.
Что сделали
Для восстановления корректной работы системы были выполнены следующие работы:

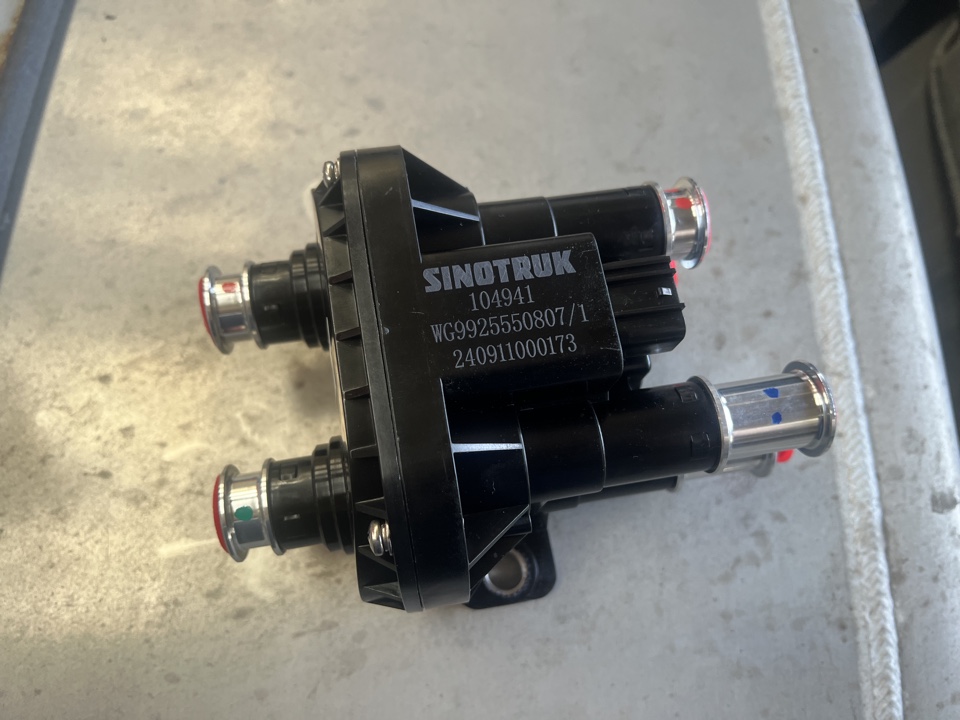

- Заменён клапан переключения топливных баков.
- Заменён повреждённый пин в разъёме жгута клапана.
Контроль после ремонта и запчасти
После выполнения ремонта была проведена проверка работоспособности системы.
При переключении баков указатель уровня топлива начал корректно менять положение. Также был слышен характерный звук срабатывания механизма клапана. Забор топлива стал выполняться из разных баков в зависимости от выбранного положения.
- Клапан переключения топливных баков - [WG9925550807];
- Пин разъёма жгута клапана управления.
Профилактика и действия до сервиса
Если аналогичная неисправность возникает в дороге, до посещения сервиса рекомендуется заправлять топливо только в тот бак, из которого фактически выполняется забор топлива. Это позволит избежать остановки автомобиля из-за отсутствия подачи топлива при наличии топлива во втором баке.
