25 июля 2025
Вид техники

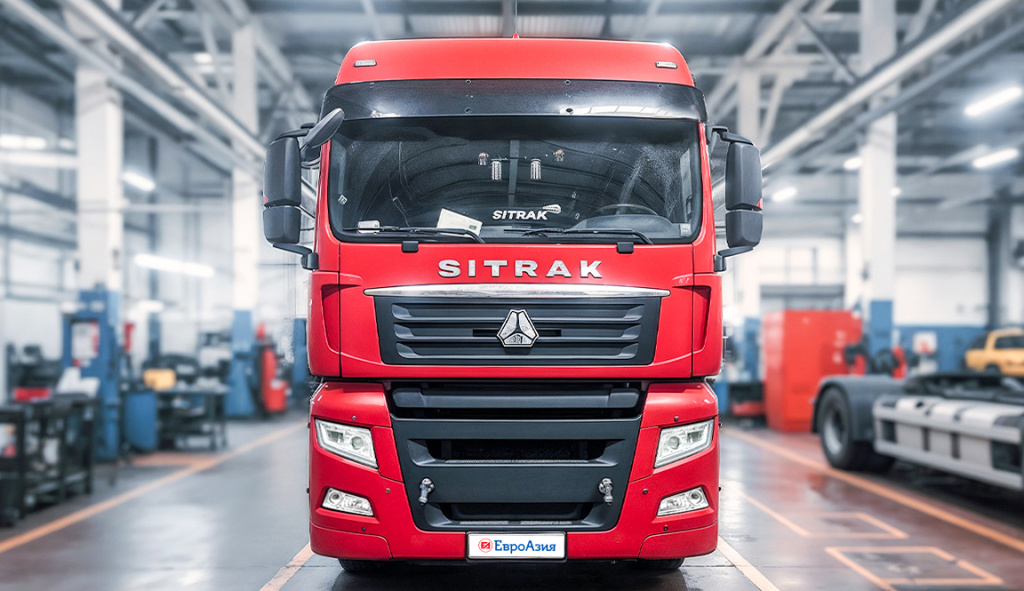

Седельный тягач Sitrak C7H, 4x2
№ Шасси
LZZ7CCWDXXXXXXXXX
ДВС
MC13.48-50
КПП
ZF12TX2621 TD (с гидравлическим замедлителем)
Пробег
314 956 км
Нагрузка
Средняя
Входные данные
Жалоба клиента
Проблема:
Ошибки в работе КПП, передачи не включаются.
Когда проявляется:
Постоянно.
Что видит водитель:
На приборной панели не отображается. Имеются ошибки EBS.
Первичная гипотеза
Обрыв/высокое переходное сопротивление в цепи питания КПП (проводка/контакты/предохранитель).
Поиск проблемы
1. Диагностика
- Опрос водителя: при каких условиях проявляется неисправность (нагрузка, обороты, температура, рельеф, режим работы).
- Подключение диагностического прибора, считывание параметров и ошибок.
2. Проверка питания/массы
- Что мерили: напряжение на разъеме БУ КПП.
- Как мерили: мультиметр.
- Результат: отсутствие питания.

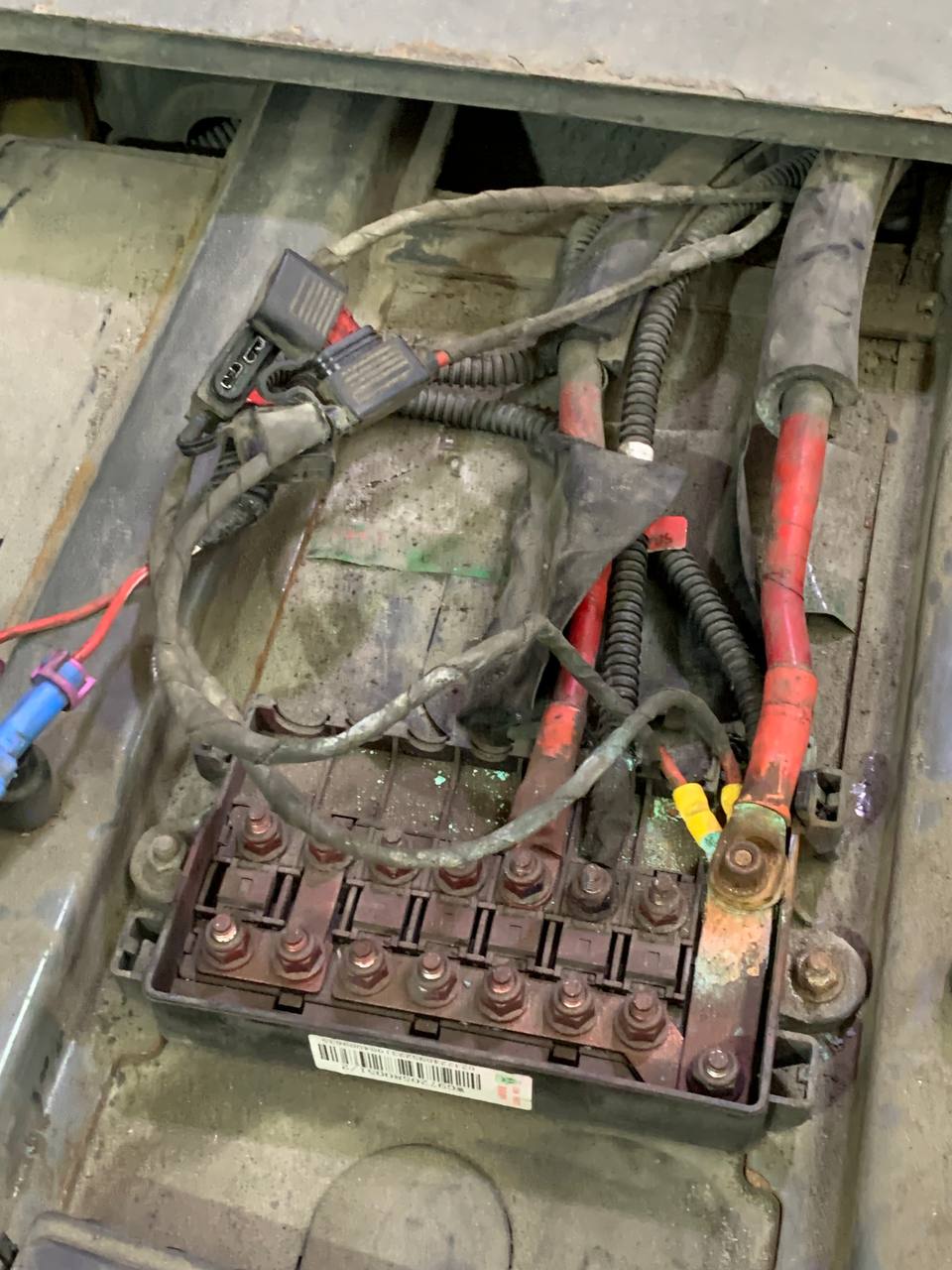

3. Осмотр АКБ-ящика/предохранителей/колодок

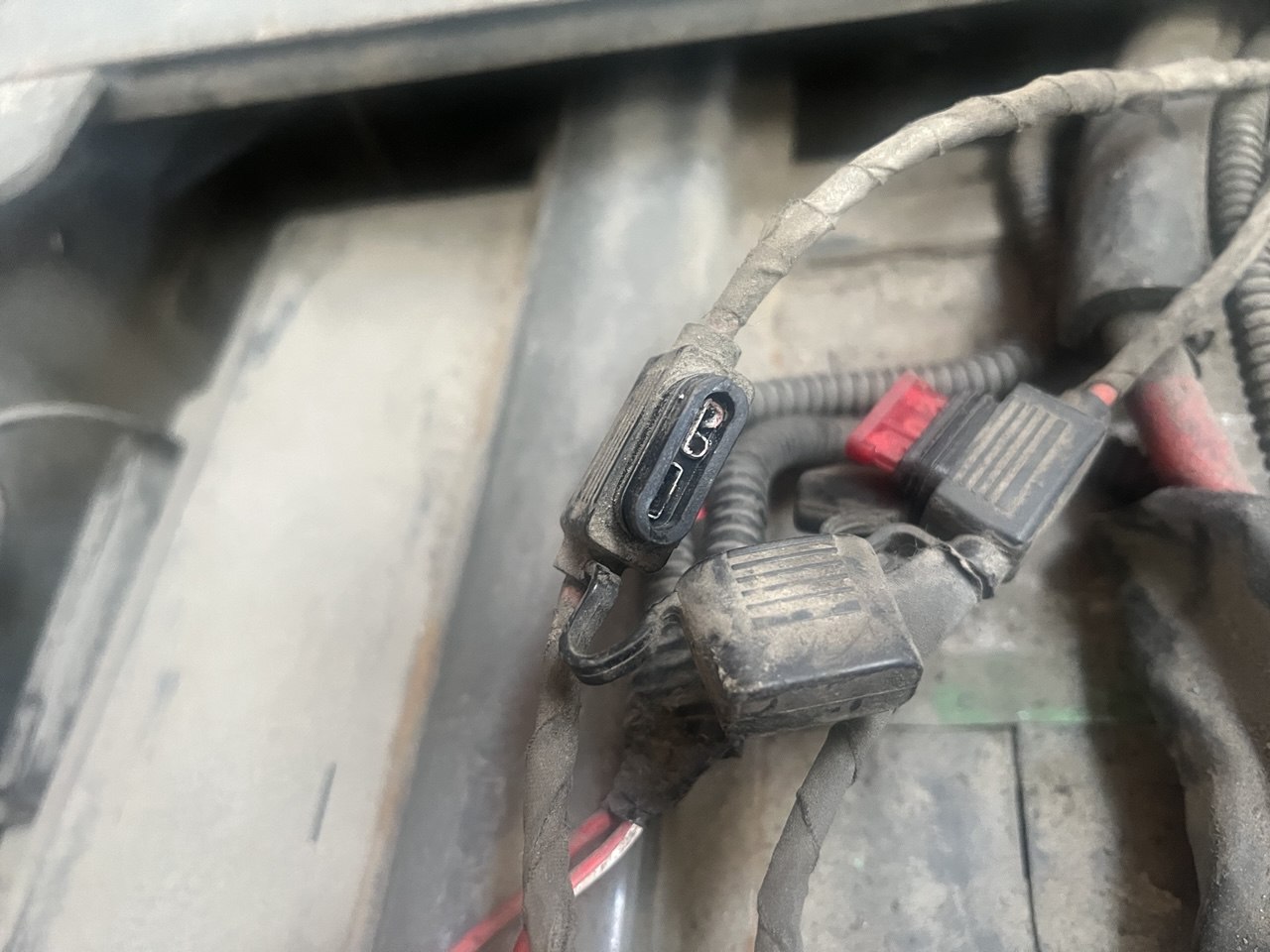

- Что найдено: блок предохранителей и провода в отсеке АКб окислились, ножки предохранителей и клеммы проводов отпали.
- Признаки: зеленая окись, оплавление, отгнившие жилы.
4. Реле выключения массы
- Что найдено: провода на реле массы окислились, клеммы проводов отпали.
5. Проводка/разъёмы КПП
- Где повреждение: блок предохранителей и провода в отсеке АКБ окислились, ножки предохранителей и клеммы проводов отпали.
- Где повреждение: блок предохранителей и провода в отсеке АКБ окислились, ножки предохранителей и клеммы проводов отпали.
Причина неисправности и выполненные работы
Итоговая причина
Потеря питания/массы цепей КПП из-за коррозии и разрушения элементов в АКБ-ящике:

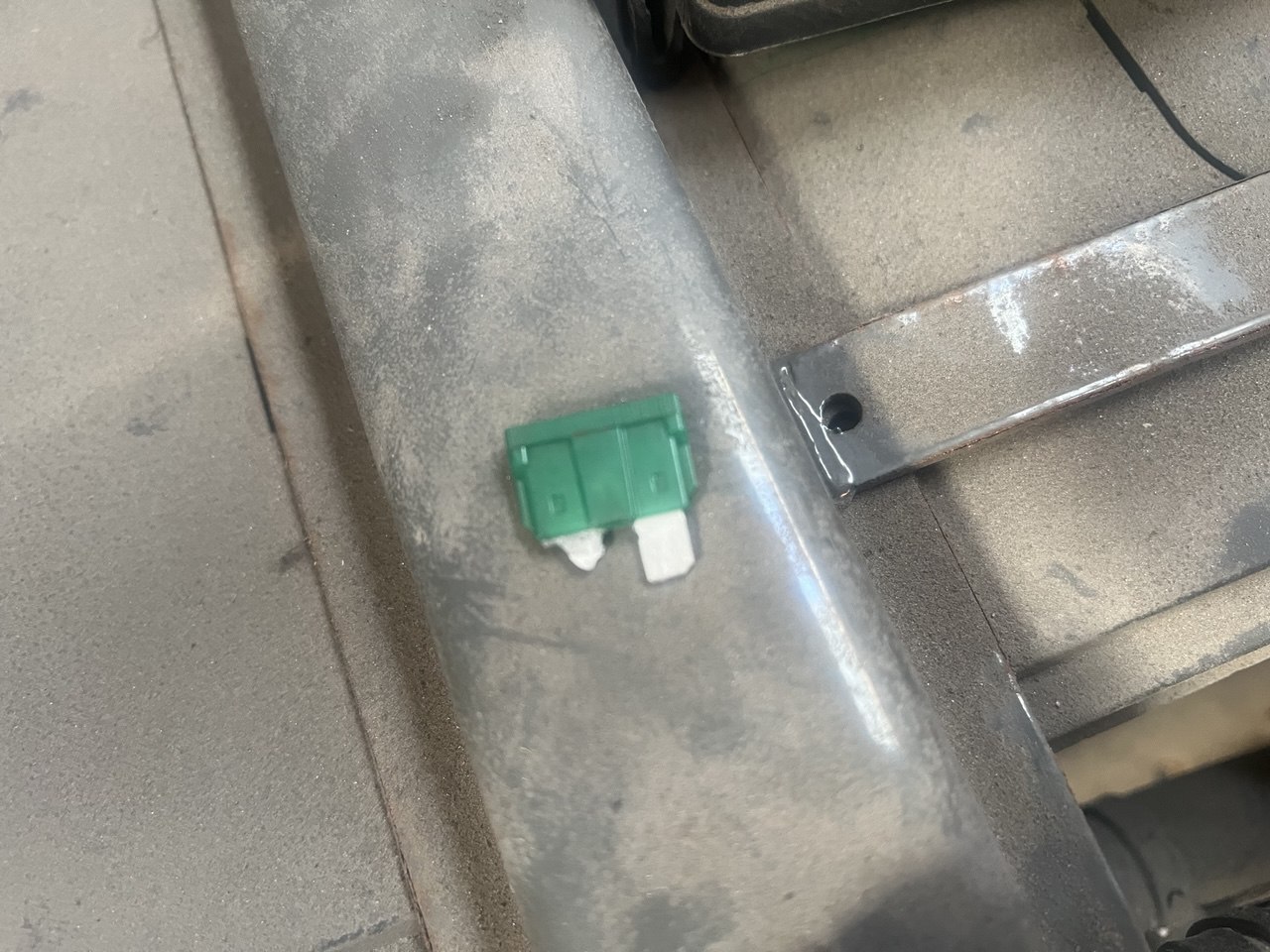

- Сгнил предохранитель и колодка питания КПП.
- Окислились провода на питающей клемме предохранителей.

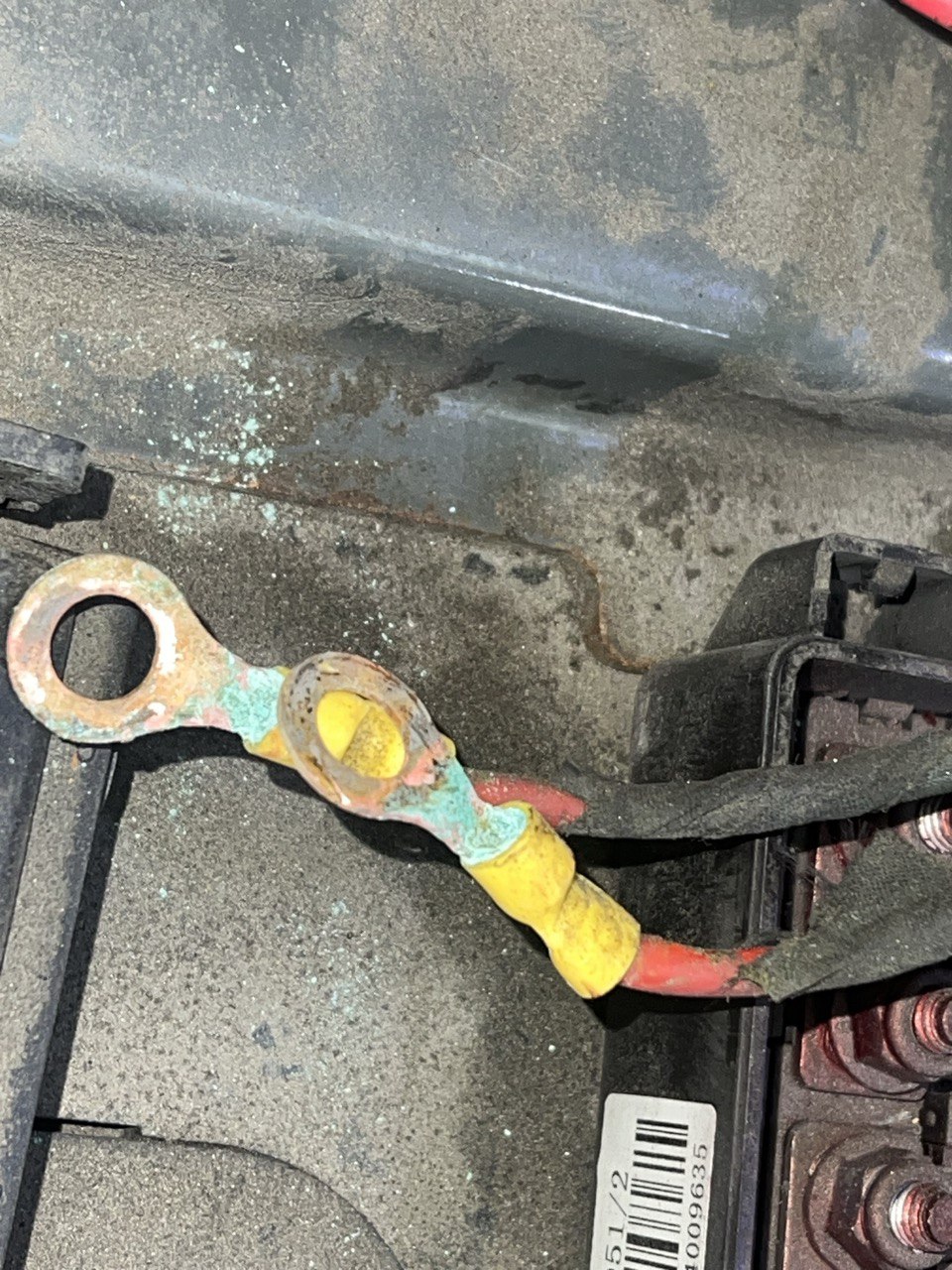

- Окислились/отпали провода с клеммы реле выключения массы.
- Сгнил контакт реле выключения массы.
Что сделали
В процессе ремонта были выполнены следующие работы:
- Заменили предохранитель, колодку питания КПП, клеммы.
- Восстановили участок провода с повреждёнными жилами.
- Удалили сохранённые ошибки.
- Повторное считывание - активных ошибок нет.
Контроль после ремонта и запчасти
После ремонта
- Напряжение на питании КПП: 24В
- Падение напряжения на массе/контакте: отсутствует.
- Активные ошибки: отсутствуют.
- Включение передач: работает штатно.
Список апчастей
- Предохранитель
- Наконечники
- Провод и гофра
- Очиститель контактов и контактная паста
Трудоёмкость и “вилка” сценариев
Минимум
Очистка/подтяжка клемм + восстановление одного контакта
1—2 н-чСтандарт
Замена предохранителя/колодки + восстановление проводов + реле массы
3—5 н-чТяжёлый случай
Частичная замена жгута/много повреждений/перепиновка разъёмов
4—8 н-чПрофилактика и действия до сервиса
Профилактика
- Каждые ТО или 30 000 км: вскрытие АКБ-ящика, контроль клемм, предохранителей, колодок питания, реле массы.
- Проверка падения напряжения на цепях питания КПП и на массе под нагрузкой (не “на глаз”).
- Очистка и защита контактов: очиститель + контактная паста/консервация, восстановление уплотнений.
- Проверка герметичности АКБ-ящика: крышка/уплотнитель/дренаж, чтобы не стояла вода.
- Жгуты уложить в гофру, исключить натяг/перетирание, обеспечить нормальные крепления.
Что можно сделать до сервиса
- Проверить, нет ли мигания питания/отключения массы, щелчков реле, “отвала” приборки.
- Осмотреть АКБ-ящик на воду/окислы/подгоревшие предохранители (без разборки под нагрузкой).
- Если передачи не включаются и появляются множественные ошибки — не мучить, бережно доехать/эвакуация (риск полного обесточивания).
- Сообщить сервису: после чего проявилось (мойка/дождь/стоянка/кочки).
